中国製 真空管プリアンプ キット |
2012年10月にヤフオクで落札したもの。
商品代 9800円 送料 1000円
正月休みにやっと組み立てた。
5球真空管。整流も真空管で行っている。
送られて来たキットには、物と梱包内容明細だけ。
回路図、組み立て図はダウンロード。
-----------------------------------------------------------------------
こんな連絡が取引連絡で来ました。
回路図は下記のURLよりダウンロードしてください。
https://box.yahoo.co.jp/guest/***************************
なお、万が一ダウンロードできないなら、メールアドレスをいただき、添付してお送りします。
以上よろしくお願いします。、
-----------------------------------------------------------------------
実体配線図と回路図をみながら半日ぐらいで組み立て完了。
テスタでとハンダ付けした部品を確認しながら組み立て。
配線完了後、真空管を挿して電源をオン。
緊張の一瞬です。
煙が出てこないだろうか?ヒューズが飛ぶんじゃないかとか?
電源オンの後、ゆっくり真空管がオレンジ色になって行く。
5本の真空管も異常ないようでした。
ヒーター電圧、整流後の電圧のチェックをテスターで測る。
ヒーター電圧は6.3vのところ5.v代の電圧。
B電圧も回路図では245vだが235vで10vぐらい少ない。
ま、無事電源は入った。
次に、CDプレーヤーを入力に繋ぎ、出力をメインアンプに繋ぎ
音出し。メインアンプもヤフオクで落札した真空管アンプ。
ノイズ、ハム音もなく音が出た。けっこうクリア音。
プリアンプを繋ぐと、音に厚みが出たよいうに聴こえる。
特に低音が膨らんだように聴こえた。
一発で音出し成功でした。
真空管製品、組み立ては1970年以来、約40年ぶりです。
中学生のときの2球ラジオを組み立て以来です。
9800円の値段なら十分満足です。
アナログレコードを聴くのにイコライザーが付いていないので
次回、真空管プリアンプは、イコライザー付きのアンプに挑戦してみたい。
コンデンサなどは、両面テープの貼られた台に結束バンドで固定、そして
シャーシに固定。
長期使用では、両面テープが剥がれて不具合の原因になりそう。
でも、9800円なので、後は自分で工夫すればいい。
-----------------------------------------------------------------------
以下、オークションでの商品説明
□商品詳細
ご覧頂ありがとうございます。
真空管式アンプには高価なイメージがありますが、その高級感は魅力の一つです。気軽に手を出せないことも事実です。今回出品するのは妥協の無い高品質パーツを使用しながらもコスト面も徹底追求した品物で、高級感と音質を損なうことなく、独自のパーツ調達方法等から確かな満足を得られる価格設定を実現しています。
シングル回路で音声を忠実に伝えます。真空管のシングル回路では、人声や楽器などの自然界の音に多く含まれる偶数次高調波歪み相対的に大きいため、音は人の耳には自然に、あるいは生々しく聞こえます。
本商品はパワー管(6V6GT系)を3極管として増幅の働きをいたしております。従い、従来の真空管プリアンプから得られない音色が出ます。低域のコントロール力が優れており、低音は非常に弾力があり、しっかり出ます、高域は嫌味無く伸び、一聴して高音質とわかっていただけます。人声、弦楽、ギターやピアノなどに適しています、是非お聞き比べてください。
仕様:
電源電圧:AC100/110V
使用真空管:6J4*2、6P6P*2、6Z5P*1
配線方式:オール手配線
サイズ(mm):約320W×210D×170H(最高部)
重量(kg):約5KG
端子:プラグ信号入力×8、出力端子×2
シャーシ材質:ステンレス、(底板は鉄板)
ほかに使用可能な真空管(一部):
6P6P---6V6GT、6П2、*6П6C、6Φ6、1611、1613、1621、6K6、CV509、CV510、CV1912、CV511、6N6C、KT63 。
6J4---6AU6、EF94、CV2524、*6ж4、6136、6BX6、6AC7 。
6Z5P---6X5、6X5-GT、*6ц5C
・完成品まですべての部品をばらした状態でお渡します。
・回路図は電子版になります。
*電源ケーブル(3ピン)はついておりません。電気屋やパソコンショップで500円程度で入手できます。
*真空管アンプの自作には危険を伴います。回路図が読めることが前提で、さらに相当な知識が必要です。素人の方に向きません!
-----------------------------------------------------------------------
ここまでは、オークションの説明文。

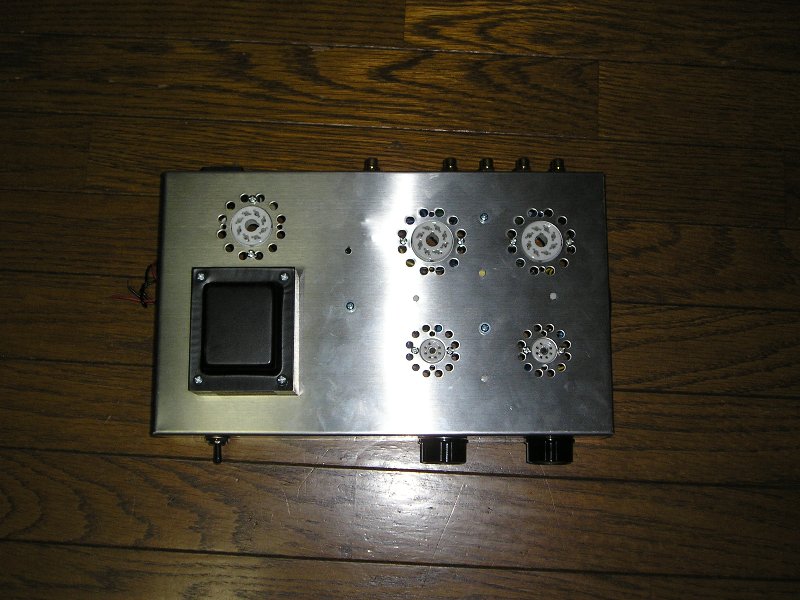

トランス、ソケットを取り付ける。

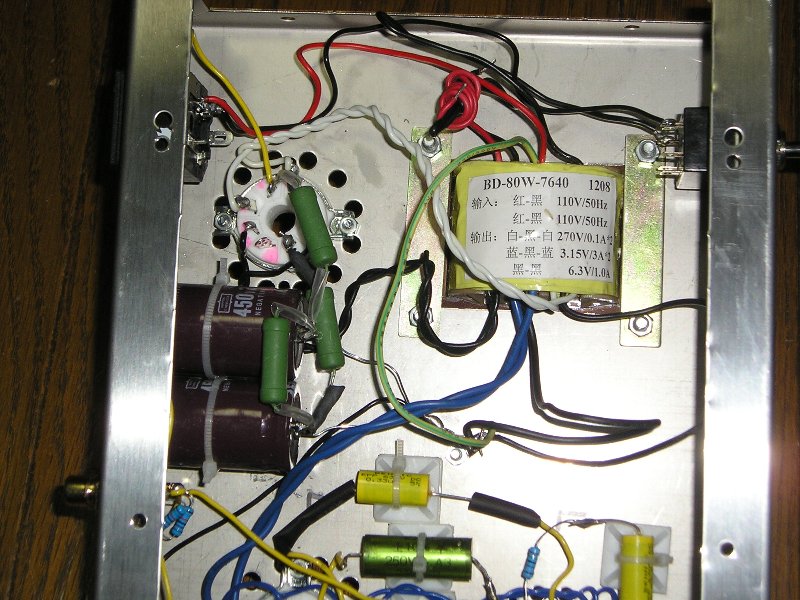

ハンダで抵抗、コンデンサを取り付け。ラグ板、アースラグは別途購入。
電源トランス 入力に110vが2系統あったが1系統は未使用にした。

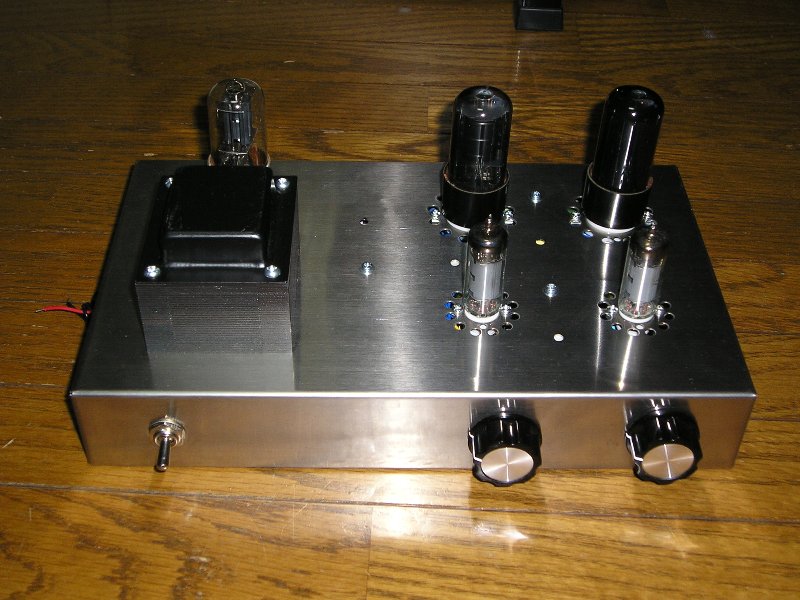

真空管を挿したところ。
配線図
回路図

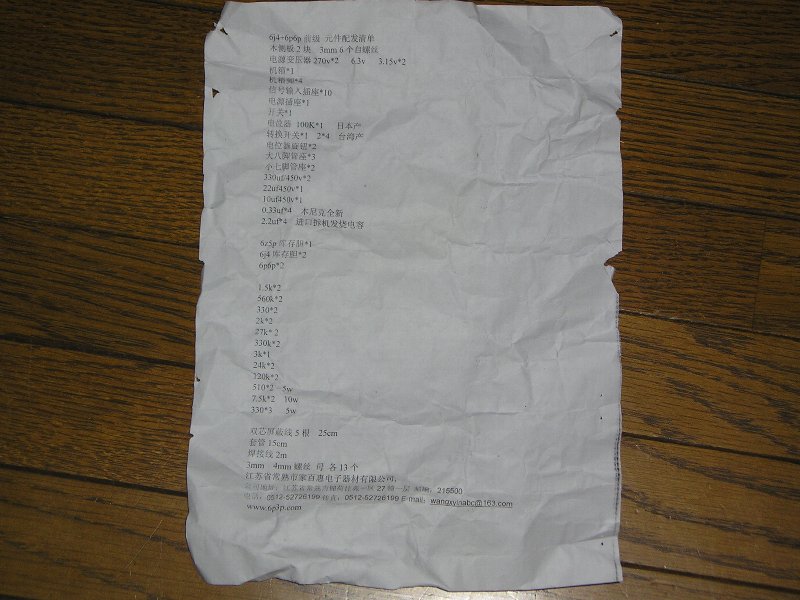

梱包明細
中国 上海から送られてきたらしい。
プリアンプ完成。ソースダイレクトスイッチを入力側、出力側へ付ける。
入力ソースをプリアンプを通さないでパワーアンプへ繋げるため。
電源SWとVOLの間の2個のスイッチ。スイッチ1個378円。
スイッチの穴開けドリルの歯6.5mmΦステンレス用900円。
ラック上段=プリアンプ(9800円)ラック下段=パワーアンプ(11800円)
ラック(1580円)、ラックにひいたアルミ板(640円×2枚=1280円)
アンプ本体よりも、他の出費の割合も多くなる、本体が安いだけに。
