2A3シングル真空管アンプを作った |
中国製真空管アンプを2012年8月に購入。
なかなかいい音なので、自分でも作ってみようと思っていた。
真空管プリアンプを2013年6月に作った。
メインアンプも作って見ようと思った。
Webで真空管アンプを見てみると2A3を使ったアンプの記事を良く見る。
http://www.anc-tv.ne.jp/~suzuki3/
のページに載っていた
2A3(6SL7GT)シングル3.5W真空管アンプ
を見て作って見ました。
出力トランンスを東栄変成器OPT-11Sに変更。
R5 1KΩ10W を 750Ω10Wに変更。
2A3、2本で1万円でオークションで購入。
年末(2013年12月30日)に秋葉原へトランス、シャーシなどの部品買出し。
12月31日、シャーシー穴あけ。
元旦から2日にかけ配線。
シャーシの穴あけが一番大変だった。
あとは部品のレイアウト、トランスの配置でノイズを拾うんじゃないかとか?
手持ちの部品に下記がありました。
東栄変成器OPT-11S @4536 X 2個
アルプス ボリューム100K 1個
LED
ACコンセント
電源SW
東栄変成器OPT-11Sはいつかアンプを作ろうと思って
さく2013年8月に秋葉原で購入したもの、以外と安かったので購入。
今回購入した部品代 合計 39,545円
真空管 6SL7GT 2本 3,080 円
DC点火用パーツセット 真空管アンプ 1,600 円
DC 2000V 0.1μF フイルムコンデンサ 2個 980 円
真空管 5AR4 1,700 円
真空管 2A3 1組2本 新品 10,000 円
-----------------------------------------------------------
代引手数料 420 円
送料 740 円
ヤフオク 合計 18.520 円
♪新品金メッキスピーカーターミナル小(黒/赤)◇2組 900円
♪新品金メッキ◇RCAジャック◇
赤2個、白2個 560円
☆電解コンデンサー500V/50uF×2(新品)金具付1個 1,200円
♪新品タイトソケット(UX円型)2個 550円
♪チューブラ電解コンデンサー500V(新品)22uF 2個 550円
♪チューブラ電解コンデンサー100uF(新品)
25V 2個 150円
100V 1個 90円
-----------------------------------------------------------
ヤフオク 送料込(定形外390円)4390円でお願いいたします。
千石電商 2013/12/30
配線部品 1200円
----------------------------------------------------------
海神無線(東京ラジオデパート)2013/12/30
ホーロー抵抗 750Ω(10W) 2本
1.5k(2W) 4本
100K(2W) 3本
270K(2W) 2本
330K(2W) 1本
----------------------------------------------------------
1230円
ノグチトランス(東京ラジオデパート)2013/12/30
PMC-170M1個 9700円
PMC-518H 1個 2730円
----------------------------------------------------------
12430円
エスエス無線(東京ラジオデパート)2013/12/30
アルミシャーシ
S-3 350 X 250 X 60 1.2
-----------------------------------------------------------
1775円

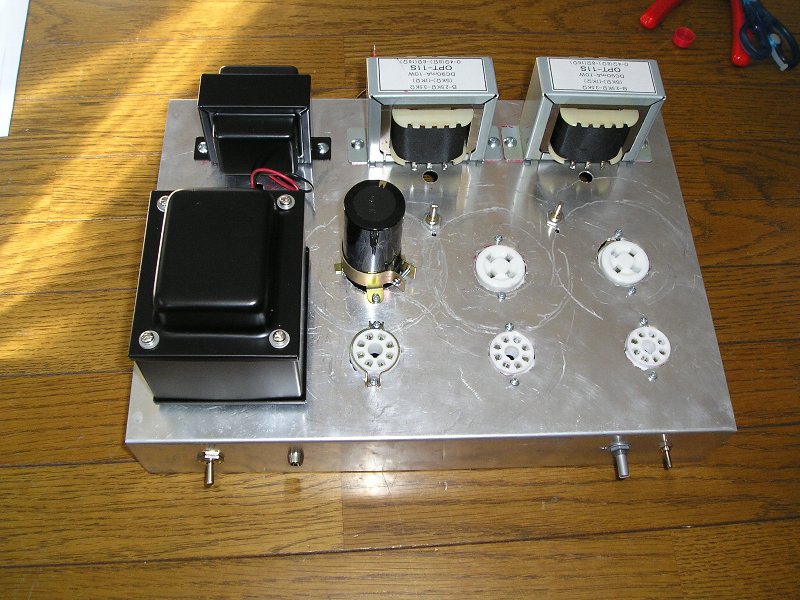

シャーシ加工してトランスやソケット取り付け。

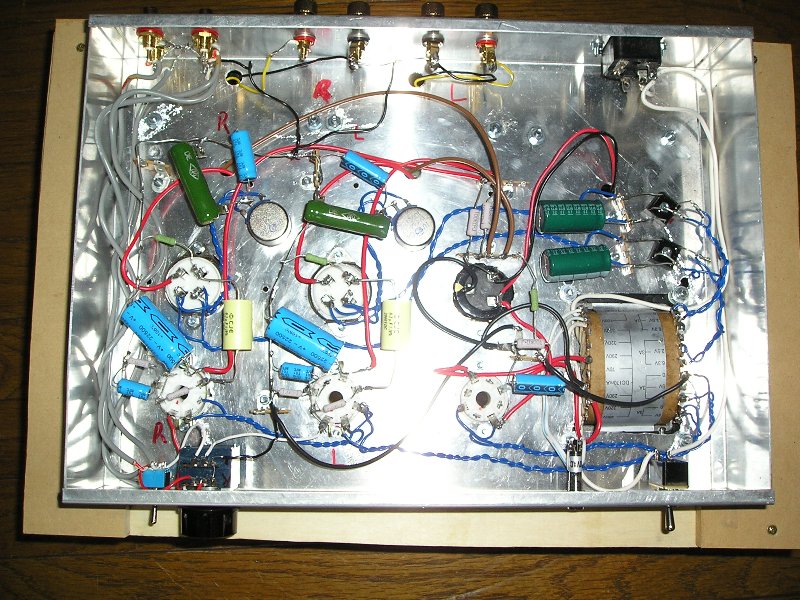

配線完了。

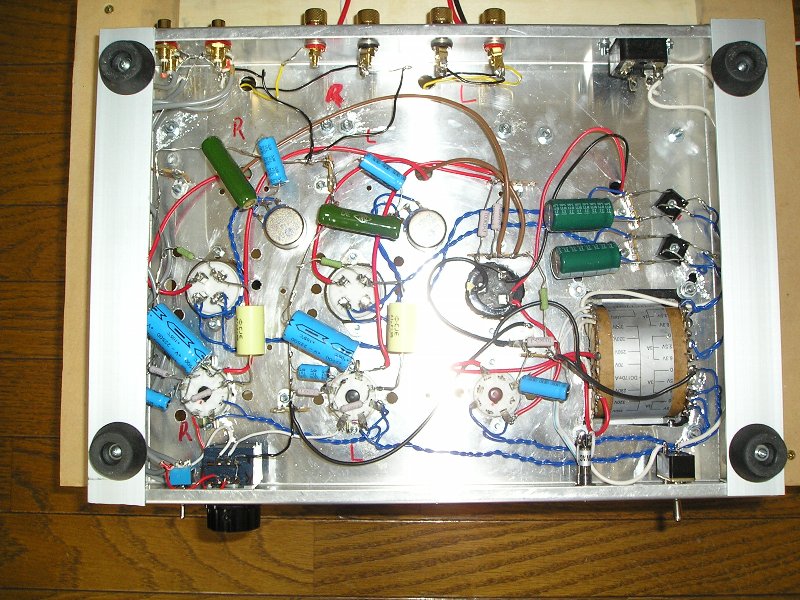

ゴム足を付ける。
完成

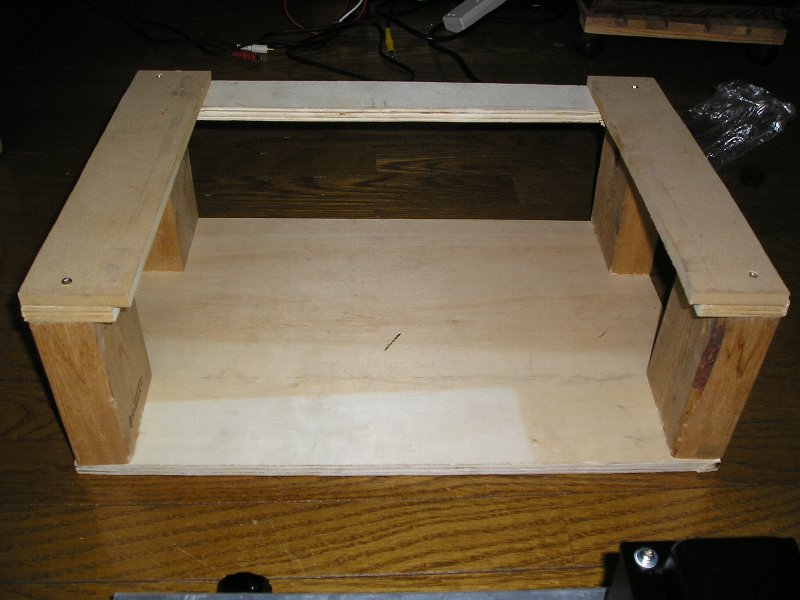

アンプ手術台。合板を2枚、2X4材で繋いだもの。上板はコ字型に切り抜いてあります。
アンプ手術台にアンプを載せたとこ。電圧を測るのに都合いい。
コーラルFLAT8に繋いで聞いています。
FLAT8は40年くらい前に買ったスピーカーユニット。
参考
http://audio-heritage.jp/CORAL/unit/flat-8.html
出力音圧レベル 101dB ですごく効率がいい。
真空管アンプにはちょうど良いような気がします。
写真の小さなスピーカー2個は高音用ですが飾りです。動かすと高音がきつくなって駄目です。
40年前に買ったスピーカーでも、いい音出してくます。捨てなくて良かったと思っています。
ここでアンプの音を聴くことが出来ます。動画があります。
http://www.youtube.com/watch?v=nJqK9PURrYg
